引纸水针、引纸割刀

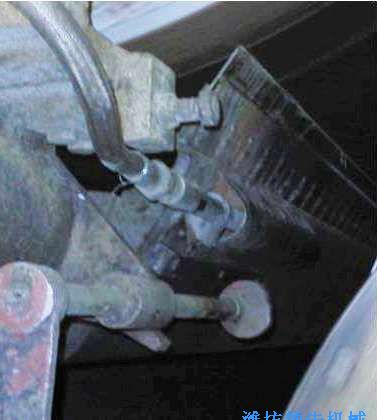

烘干部真空引纸器
窄纸尾在各个烘缸间进行传递的引纸机构
u引纸时，小刮刀动作靠在岀纸缸面上，由小刮刀及辅助气刀将纸 尾剥离缸面，压缩空气经一系列喷嘴产生气流，使引纸板与纸面之间产生真空， 将纸尾吸附在引纸板上运行至下一区间，引纸完成后该机构关闭气源，小刮刀离开缸面。
另一侧安装于刮刀体上的引纸机构产生气流控制纸尾紧贴烘缸运行，引纸完成后气源关闭。
整个引纸过程由自动化控制程序操纵执行机构完成。从而使纸纸彻底摆脱了引纸绳的束缚。

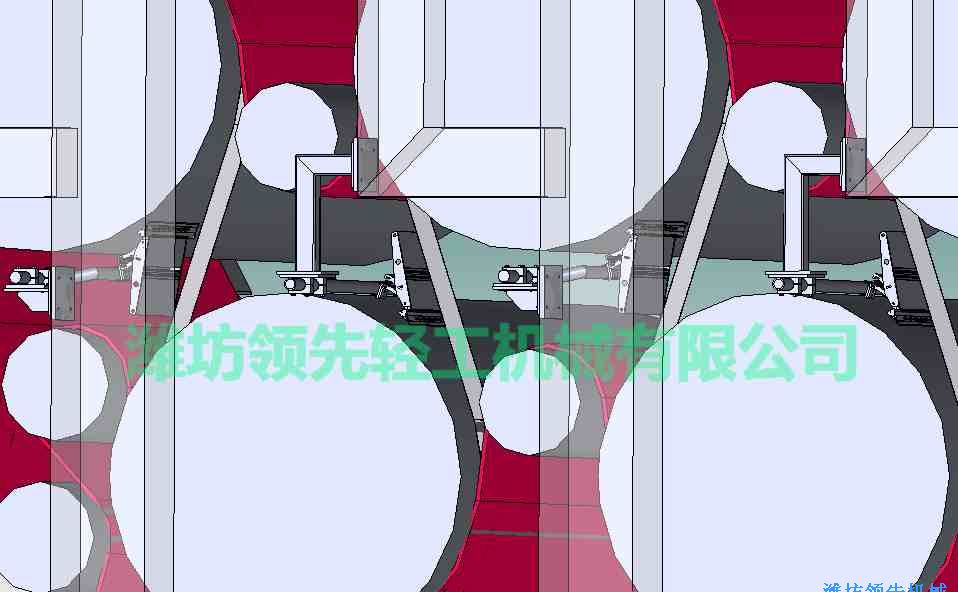

新的烘干部双挂网无绳引纸(下图)
烘干部真空引纸器 2009-12-20 本文被阅读 13672 次
